안녕하세요, 이번 글에서는 Microsoft에서 제공하는 WPF [TreeView의 스타일 및 템플릿] 예제를 톺아보겠습니다. TreeView Style의 경우 TreeView, ExpandCollapseToggleStyle, TreeViewItemFocusVisual과 TreeViewItem 순서로 나눠져 있습니다. 이번 글에서는 TreeView와 ExpandCollapseToggleStyle를 보도록 하겠습니다.
TreeView

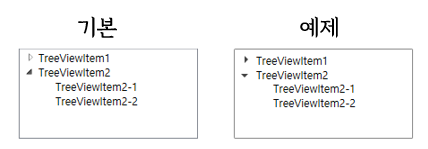

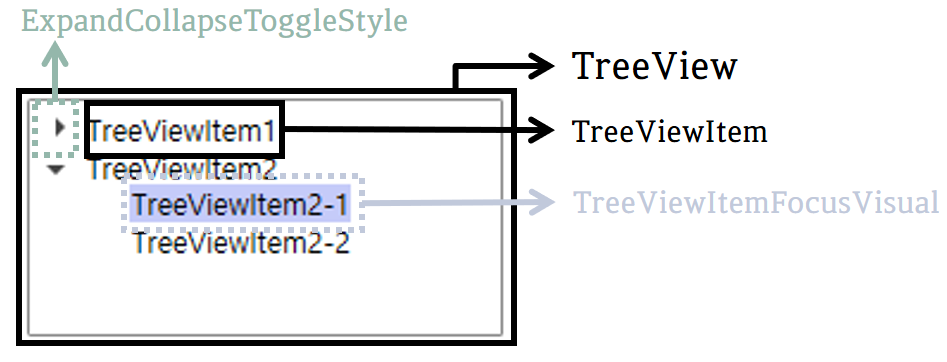

확장 및 축소할 수 있는 항목이 포함된 트리 구조에서 계층적 데이터가 표시되는 Control을 나타냅니다. 예제의 XAML 코드를 TreeView에 적용하면 위와 같은 결과가 나옵니다. 이러한 결과에 도달하도록 코드 순서로 속성을 살펴보면 다음과 같습니다.
TreeView 속성
<Style x:Key="{x:Type TreeView}" TargetType="TreeView">
<Setter Property="OverridesDefaultStyle" Value="True" />
<Setter Property="SnapsToDevicePixels" Value="True" />
<Setter Property="ScrollViewer.HorizontalScrollBarVisibility" Value="Auto" />
<Setter Property="ScrollViewer.VerticalScrollBarVisibility" Value="Auto" />
<Setter Property="Template">
<Setter.Value>
...
</Setter.Value>
</Setter>
</Style>x:Key
XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다.
TargetType
이 Style을 적용할 형식을 설정합니다.
OverridesDefaultStyle
테마 스타일의 Style 속성을 포함할지 여부를 설정합니다. 테마 스타일 속성을 사용하지 않으면 true이고 사용하면 false입니다.
SnapsToDevicePixels
렌더링 하는 동안 TreeView의 렌더링에 디바이스 관련 픽셀 스냅(Pixel Snap)을 사용할지 여부를 설정합니다. 픽셀 스냅을 사용하면 값을 true로 설정하고 그렇지 않으면 false로 설정합니다.
⭐ 픽셀 스냅(Pixel Snap)을 사용하는 이유
WPF는 시스템 DPI 설정에 맞게 자동으로 크기를 조정하게 됩니다. 조정할 때 가장자리가 흐려지거나 반투명하게 표시되는 문제가 발생하는데, 이 문제를 해결하기 위해서 픽셀 스냅 기능을 사용하여 객체의 가장자리를 픽셀에 맞추어 고정시키는 기능을 제공합니다. 픽셀 스냅을 사용하면 객체에 작은 단위의 offset을 적용하여 객체의 크기를 픽셀에 맞추거나 일부분을 렌더링 시점에서 제거하여 해결하는 방법입니다.
ScrollViewer.HorizontalScrollBarVisibility
가로 ScrollBar를 표시해야 하는지 여부를 설정합니다. 값으로는 Auto, Disabled, Hidden과 Visible이 있습니다.
ScrollViewer.VerticalScrollBarVisibility
세로 ScrollBar를 표시해야 하는지 여부를 설정합니다. 값으로는 Auto, Disabled, Hidden과 Visible이 있습니다.
👀 값에 대한 자세한 설명은 이 페이지를 참고하시길 바랍니다.
Template
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="TreeView">
<Border Name="Border" CornerRadius="1" BorderThickness="1">
<Border.BorderBrush>
<SolidColorBrush Color="{DynamicResource BorderMediumColor}" />
</Border.BorderBrush>
<Border.Background>
<SolidColorBrush Color="{DynamicResource ControlLightColor}" />
</Border.Background>
<ScrollViewer Focusable="False" CanContentScroll="False" Padding="4">
<ItemsPresenter />
</ScrollViewer>
</Border>
</ControlTemplate>
</Setter.Value>
</Setter>TreeView의 템플릿을 설정합니다. 예제에서 사용되는 Template는 TreeView의 외형을 지정해줄 수 있는 ControlTemplate입니다.
👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.

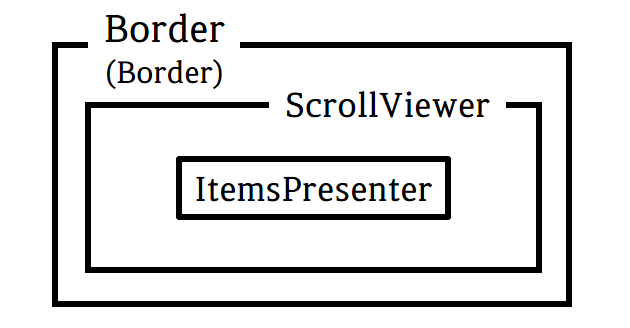

TreeView Template 구성
TreeView는 ScrollViewer와 ItemsPresenter로 구성하였습니다.
Border
다른 요소의 주위에 윤곽선, 배경 또는 둘 다를 그립니다.
⭐ Border 속성
<Border Name="Border" CornerRadius="1" BorderThickness="1">
<Border.BorderBrush>
<SolidColorBrush Color="{DynamicResource BorderMediumColor}" />
</Border.BorderBrush>
<Border.Background>
<SolidColorBrush Color="{DynamicResource ControlLightColor}" />
</Border.Background>
...
</Border>
x:Name
Border에 이름을 설정합니다. 이름을 설정하는 것과 동시에 다른 곳에서 사용할 수 있도록 만들어줍니다.
CornerRadius
Border의 모서리 둥근 정도를 설정합니다.
BorderThickness
Border의 윤곽선 두께를 설정합니다.
BorderBrush
Border의 윤곽선 색을 설정합니다. 예제에서는 SolidColorBrush를 사용하여 미리 저장한 색인 BorderMediumColor로 설정했습니다.
Background
Border의 배경색을 설정합니다. 예제에서는 SolidColorBrush를 사용하여 미리 저장한 색인 ControlLightColor로 설정했습니다.
ScrollViewer
표시 가능한 다른 요소를 포함할 수 있는 Scroll 가능한 영역을 나타냅니다.
⭐ ScrollViewer 속성
<ScrollViewer Focusable="False" CanContentScroll="False" Padding="4">
...
</ScrollViewer>
Focusable
ScrollViewer가 focus를 받을 수 있는지 여부를 설정합니다. focus를 받을 수 있으면 true이고, 받을 수 없으면 false입니다.
CanContentScroll
IScrollInfo 인터페이스를 지원하는 요소를 Scroll 할 수 있는지 여부를 설정합니다. ScrollViewer가 논리 단위의 측면에서 Scroll 되는 경우 true이고 물리적 단위 측면에서 Scroll 되는 경우 false입니다.
Padding
ScrollViewer의 안쪽 여백을 설정합니다.
ItemsPresenter
항목 Control의 템플릿 내에서 ItemsPanel이 정의하는 ItemsControl을 추가할 Control의 시각적 트리 내 위치를 지정하는 데 사용됩니다.
ExpandCollapseToggleStyle
예제에서 사용된 ExpandCollapseToggleStyle은 TreeViewItem의 ToggleButton에 사용할 Style을 미리 정의해둔 것입니다.
ExpandCollapseToggleStyle 속성
<Style x:Key="ExpandCollapseToggleStyle" TargetType="ToggleButton">
<Setter Property="Focusable" Value="False" />
<Setter Property="Template">
<Setter.Value>
...
</Setter.Value>
</Setter>
</Style>x:Key
XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다.
TargetType
이 Style을 적용할 형식을 설정합니다.
Focusable
ExpandCollapseToggleStyle에서 focus를 받을 수 있는지 여부를 설정합니다. focus를 받을 수 있으면 true이고, focus를 받을 수 없으면 false입니다.
Template
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="ToggleButton">
<Grid ... >
<VisualStateManager.VisualStateGroups>
...
</VisualStateManager.VisualStateGroups>
<Path x:Name="Collapsed" ... >
...
</Path>
<Path x:Name="Expanded" ... >
...
</Path>
</Grid>
</ControlTemplate>
</Setter.Value>
</Setter>ExpandCollapseToggleStyle의 템플릿을 설정합니다. 예제에서 사용되는 Template는 ExpandCollapseToggleStyle의 외형을 지정해줄 수 있는 ControlTemplate입니다.
👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.

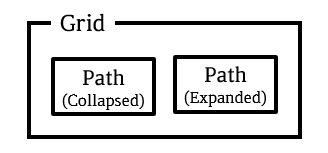

ExpandCollapseToggleStyle Template 구성
ExpandCollapseToggleStyle은 2개의 Path로 구성되어있습니다.
Grid
열 및 행으로 구성되는 유연한 모눈 영역을 정의합니다.
⭐ Grid 속성
<Grid Width="15" Height="13" Background="Transparent">
...
</Grid>
Width
Grid의 너비를 설정합니다.
Height
Grid의 높이를 설정합니다.
Background
Grid의 배경색을 설정합니다. 예제에서는 Transparent(투명)로 설정했습니다.
Path
일련의 연결된 선 및 곡선을 그립니다.
⭐ Path 속성
<!-- Collapsed -->
<Path x:Name="Collapsed" HorizontalAlignment="Left" VerticalAlignment="Center" Margin="1,1,1,1" Data="M 4 0 L 8 4 L 4 8 Z">
<Path.Fill>
<SolidColorBrush Color="{DynamicResource GlyphColor}" />
</Path.Fill>
</Path>
<!-- Expanded -->
<Path x:Name="Expanded" HorizontalAlignment="Left" VerticalAlignment="Center" Margin="1,1,1,1" Data="M 0 4 L 8 4 L 4 8 Z" Visibility="Hidden">
<Path.Fill>
<SolidColorBrush Color="{DynamicResource GlyphColor}" />
</Path.Fill>
</Path>
x:Name
Path에 이름을 설정합니다. 이름을 설정하는 것과 동시에 다른 곳에서 사용할 수 있도록 만들어줍니다.
HorizontalAlignment
Path의 가로 정렬 위치를 설정합니다. 기본값은 Stretch이며, 다른 값으로는 Left, Center, Right가 있습니다.
VerticalAlignment
Path의 세로 정렬 위치를 설정합니다. 기본값은 Stretch이며, 다른 값으로는 Top, Center, Bottom이 있습니다.
Margin
Path의 외부 여백을 설정합니다. 예제에서는 값을 4개(좌, 상, 우, 하)로 나누어서 설정했습니다.
Data
그릴 모양을 지정하는 Geometry를 설정합니다.
👀 값에 대한 자세한 설명은 이 페이지를 참고하시길 바랍니다.
Fill
도형의 내부 색을 설정합니다. 예제에서는 SolidColorBrush를 사용하여 미리 정의한 색인 GlyphColor로 설정했습니다.
ExpandCollapseToggleStyle 이벤트
예제에서는 이벤트로 Checked 변화를 VisualStateManager로 표현하였습니다.
VisualStateManager
<VisualStateManager.VisualStateGroups>
<VisualStateGroup x:Name="CheckStates">
...
</VisualStateGroup>
</VisualStateManager.VisualStateGroups>VisualState는 Control의 시각적 상태를 나타냅니다. 예제의 이벤트에서 시각적 변화를 주기 위해서 VisualStateGroup의 x:Name을 CheckStates로 설정했습니다.
⭐ CheckStates
<VisualStateGroup x:Name="CheckStates">
<VisualState x:Name="Checked">
<Storyboard>
<ObjectAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Visibility)" Storyboard.TargetName="Collapsed">
<DiscreteObjectKeyFrame KeyTime="0" Value="{x:Static Visibility.Hidden}" />
</ObjectAnimationUsingKeyFrames>
<ObjectAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Visibility)" Storyboard.TargetName="Expanded">
<DiscreteObjectKeyFrame KeyTime="0" Value="{x:Static Visibility.Visible}" />
</ObjectAnimationUsingKeyFrames>
</Storyboard>
</VisualState>
<VisualState x:Name="Unchecked" />
<VisualState x:Name="Indeterminate" />
</VisualStateGroup>Checked
Storyboard의 내용을 풀어보면 ["Collapsed"의 VIsibility를 Hidden으로 변경하고 "Expanded"의 Visibility를 VIsible로 변경하는 것]입니다.
🌟 Unchecked와 Indeterminate의 경우 Storyboard가 존재하지 않지만 명시해주지 않으면 Checked가 아닌 상태에서 외형이 변경되지 않습니다.
ObjectAnimationUsingKeyFrames
지정된 Object에 대해 KeyFrames 집합을 따라 Duration 속성 값에 애니메이션 효과를 줍니다.
DiscreteObjectKeyFrame
불연속 보간을 사용하여 이전 Key Frame의 Object 값에서 고유 Value로 애니메이션 효과를 적용합니다.
전체 코드
<Style x:Key="{x:Type TreeView}"
TargetType="TreeView">
<Setter Property="OverridesDefaultStyle"
Value="True" />
<Setter Property="SnapsToDevicePixels"
Value="True" />
<Setter Property="ScrollViewer.HorizontalScrollBarVisibility"
Value="Auto" />
<Setter Property="ScrollViewer.VerticalScrollBarVisibility"
Value="Auto" />
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="TreeView">
<Border Name="Border"
CornerRadius="1"
BorderThickness="1">
<Border.BorderBrush>
<SolidColorBrush Color="{DynamicResource BorderMediumColor}" />
</Border.BorderBrush>
<Border.Background>
<SolidColorBrush Color="{DynamicResource ControlLightColor}" />
</Border.Background>
<ScrollViewer Focusable="False"
CanContentScroll="False"
Padding="4">
<ItemsPresenter />
</ScrollViewer>
</Border>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
<Style x:Key="ExpandCollapseToggleStyle"
TargetType="ToggleButton">
<Setter Property="Focusable"
Value="False" />
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="ToggleButton">
<Grid Width="15"
Height="13"
Background="Transparent">
<VisualStateManager.VisualStateGroups>
<VisualStateGroup x:Name="CheckStates">
<VisualState x:Name="Checked">
<Storyboard>
<ObjectAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Visibility)"
Storyboard.TargetName="Collapsed">
<DiscreteObjectKeyFrame KeyTime="0"
Value="{x:Static Visibility.Hidden}" />
</ObjectAnimationUsingKeyFrames>
<ObjectAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Visibility)"
Storyboard.TargetName="Expanded">
<DiscreteObjectKeyFrame KeyTime="0"
Value="{x:Static Visibility.Visible}" />
</ObjectAnimationUsingKeyFrames>
</Storyboard>
</VisualState>
<VisualState x:Name="Unchecked" />
<VisualState x:Name="Indeterminate" />
</VisualStateGroup>
</VisualStateManager.VisualStateGroups>
<Path x:Name="Collapsed"
HorizontalAlignment="Left"
VerticalAlignment="Center"
Margin="1,1,1,1"
Data="M 4 0 L 8 4 L 4 8 Z">
<Path.Fill>
<SolidColorBrush Color="{DynamicResource GlyphColor}" />
</Path.Fill>
</Path>
<Path x:Name="Expanded"
HorizontalAlignment="Left"
VerticalAlignment="Center"
Margin="1,1,1,1"
Data="M 0 4 L 8 4 L 4 8 Z"
Visibility="Hidden">
<Path.Fill>
<SolidColorBrush Color="{DynamicResource GlyphColor}" />
</Path.Fill>
</Path>
</Grid>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
<Style x:Key="TreeViewItemFocusVisual">
<Setter Property="Control.Template">
<Setter.Value>
<ControlTemplate>
<Border>
<Rectangle Margin="0,0,0,0"
StrokeThickness="5"
Stroke="Black"
StrokeDashArray="1 2"
Opacity="0" />
</Border>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
<Style x:Key="{x:Type TreeViewItem}"
TargetType="{x:Type TreeViewItem}">
<Setter Property="Background"
Value="Transparent" />
<Setter Property="HorizontalContentAlignment"
Value="{Binding Path=HorizontalContentAlignment,
RelativeSource={RelativeSource AncestorType={x:Type ItemsControl}}}" />
<Setter Property="VerticalContentAlignment"
Value="{Binding Path=VerticalContentAlignment,
RelativeSource={RelativeSource AncestorType={x:Type ItemsControl}}}" />
<Setter Property="Padding"
Value="1,0,0,0" />
<Setter Property="Foreground"
Value="{DynamicResource {x:Static SystemColors.ControlTextBrushKey}}" />
<Setter Property="FocusVisualStyle"
Value="{StaticResource TreeViewItemFocusVisual}" />
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="{x:Type TreeViewItem}">
<Grid>
<Grid.ColumnDefinitions>
<ColumnDefinition MinWidth="19"
Width="Auto" />
<ColumnDefinition Width="Auto" />
<ColumnDefinition Width="*" />
</Grid.ColumnDefinitions>
<Grid.RowDefinitions>
<RowDefinition Height="Auto" />
<RowDefinition />
</Grid.RowDefinitions>
<VisualStateManager.VisualStateGroups>
<VisualStateGroup x:Name="SelectionStates">
<VisualState x:Name="Selected">
<Storyboard>
<ColorAnimationUsingKeyFrames Storyboard.TargetName="Bd"
Storyboard.TargetProperty="(Panel.Background).
(SolidColorBrush.Color)"
>
<EasingColorKeyFrame KeyTime="0"
Value="{StaticResource SelectedBackgroundColor}" />
</ColorAnimationUsingKeyFrames>
</Storyboard>
</VisualState>
<VisualState x:Name="Unselected" />
<VisualState x:Name="SelectedInactive">
<Storyboard>
<ColorAnimationUsingKeyFrames Storyboard.TargetName="Bd"
Storyboard.TargetProperty="(Panel.Background).
(SolidColorBrush.Color)">
<EasingColorKeyFrame KeyTime="0"
Value="{StaticResource SelectedUnfocusedColor}" />
</ColorAnimationUsingKeyFrames>
</Storyboard>
</VisualState>
</VisualStateGroup>
<VisualStateGroup x:Name="ExpansionStates">
<VisualState x:Name="Expanded">
<Storyboard>
<ObjectAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Visibility)"
Storyboard.TargetName="ItemsHost">
<DiscreteObjectKeyFrame KeyTime="0"
Value="{x:Static Visibility.Visible}" />
</ObjectAnimationUsingKeyFrames>
</Storyboard>
</VisualState>
<VisualState x:Name="Collapsed" />
</VisualStateGroup>
</VisualStateManager.VisualStateGroups>
<ToggleButton x:Name="Expander"
Style="{StaticResource ExpandCollapseToggleStyle}"
ClickMode="Press"
IsChecked="{Binding IsExpanded,
RelativeSource={RelativeSource TemplatedParent}}"/>
<Border x:Name="Bd"
Grid.Column="1"
Background="{TemplateBinding Background}"
BorderBrush="{TemplateBinding BorderBrush}"
BorderThickness="{TemplateBinding BorderThickness}"
Padding="{TemplateBinding Padding}">
<ContentPresenter x:Name="PART_Header"
ContentSource="Header"
HorizontalAlignment="{TemplateBinding HorizontalContentAlignment}"/>
</Border>
<ItemsPresenter x:Name="ItemsHost"
Grid.Row="1"
Grid.Column="1"
Grid.ColumnSpan="2"
Visibility="Collapsed" />
</Grid>
<ControlTemplate.Triggers>
<Trigger Property="HasItems"
Value="false">
<Setter TargetName="Expander"
Property="Visibility"
Value="Hidden" />
</Trigger>
<MultiTrigger>
<MultiTrigger.Conditions>
<Condition Property="HasHeader"
Value="false" />
<Condition Property="Width"
Value="Auto" />
</MultiTrigger.Conditions>
<Setter TargetName="PART_Header"
Property="MinWidth"
Value="75" />
</MultiTrigger>
<MultiTrigger>
<MultiTrigger.Conditions>
<Condition Property="HasHeader"
Value="false" />
<Condition Property="Height"
Value="Auto" />
</MultiTrigger.Conditions>
<Setter TargetName="PART_Header"
Property="MinHeight"
Value="19" />
</MultiTrigger>
</ControlTemplate.Triggers>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
<!--Control colors.-->
<Color x:Key="WindowColor">#FFE8EDF9</Color>
<Color x:Key="ContentAreaColorLight">#FFC5CBF9</Color>
<Color x:Key="ContentAreaColorDark">#FF7381F9</Color>
<Color x:Key="DisabledControlLightColor">#FFE8EDF9</Color>
<Color x:Key="DisabledControlDarkColor">#FFC5CBF9</Color>
<Color x:Key="DisabledForegroundColor">#FF888888</Color>
<Color x:Key="SelectedBackgroundColor">#FFC5CBF9</Color>
<Color x:Key="SelectedUnfocusedColor">#FFDDDDDD</Color>
<Color x:Key="ControlLightColor">White</Color>
<Color x:Key="ControlMediumColor">#FF7381F9</Color>
<Color x:Key="ControlDarkColor">#FF211AA9</Color>
<Color x:Key="ControlMouseOverColor">#FF3843C4</Color>
<Color x:Key="ControlPressedColor">#FF211AA9</Color>
<Color x:Key="GlyphColor">#FF444444</Color>
<Color x:Key="GlyphMouseOver">sc#1, 0.004391443, 0.002428215, 0.242281124</Color>
<!--Border colors-->
<Color x:Key="BorderLightColor">#FFCCCCCC</Color>
<Color x:Key="BorderMediumColor">#FF888888</Color>
<Color x:Key="BorderDarkColor">#FF444444</Color>
<Color x:Key="PressedBorderLightColor">#FF888888</Color>
<Color x:Key="PressedBorderDarkColor">#FF444444</Color>
<Color x:Key="DisabledBorderLightColor">#FFAAAAAA</Color>
<Color x:Key="DisabledBorderDarkColor">#FF888888</Color>
<Color x:Key="DefaultBorderBrushDarkColor">Black</Color>
<!--Control-specific resources.-->
<Color x:Key="HeaderTopColor">#FFC5CBF9</Color>
<Color x:Key="DatagridCurrentCellBorderColor">Black</Color>
<Color x:Key="SliderTrackDarkColor">#FFC5CBF9</Color>
<Color x:Key="NavButtonFrameColor">#FF3843C4</Color>
<LinearGradientBrush x:Key="MenuPopupBrush"
EndPoint="0.5,1"
StartPoint="0.5,0">
<GradientStop Color="{DynamicResource ControlLightColor}"
Offset="0" />
<GradientStop Color="{DynamicResource ControlMediumColor}"
Offset="0.5" />
<GradientStop Color="{DynamicResource ControlLightColor}"
Offset="1" />
</LinearGradientBrush>
<LinearGradientBrush x:Key="ProgressBarIndicatorAnimatedFill"
StartPoint="0,0"
EndPoint="1,0">
<LinearGradientBrush.GradientStops>
<GradientStopCollection>
<GradientStop Color="#000000FF"
Offset="0" />
<GradientStop Color="#600000FF"
Offset="0.4" />
<GradientStop Color="#600000FF"
Offset="0.6" />
<GradientStop Color="#000000FF"
Offset="1" />
</GradientStopCollection>
</LinearGradientBrush.GradientStops>
</LinearGradientBrush>
이 글의 내용은 아래의 사이트에서 기초합니다.
TreeView 스타일 및 템플릿 - WPF .NET Framework
TreeView 스타일 및 템플릿 아티클 05/06/2022 읽는 데 6분 걸림 기여자 1명 이 문서의 내용 --> 이 항목에서는 TreeView 컨트롤의 스타일 및 템플릿을 설명합니다. 기본값을 수정할 수 있습니다 ControlTempla
docs.microsoft.com
