 안녕하세요, 이번 글에서는 지난 글에 이어서 Microsoft에서 제공하는 WPF [ListBox의 스타일 및 템플릿] 예제를 톺아보겠습니다. ListBox Style의 경우 ListBox와 ListBoxItem으로 나눠져 있습니다. 이번 글에서는 ListBoxItem에 대해서 보도록 하겠습니다.







ListBoxItem

 ListBox 내의 선택 가능한 항목을 나타냅니다.







[ ListBoxItem 속성 ]

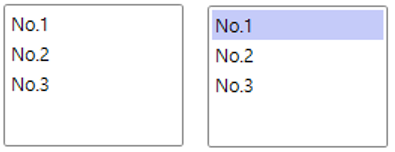

IsSelected

 ListBoxItem이 선택되었는지 여부를 나타내는 값을 설정합니다.

<ListBox>
    <ListBoxItem ... />
    <ListBoxItem IsSelected="True" ... />
    <ListBoxItem ... />
</ListBox>

IsSelected











[ ListBoxItem Style ]

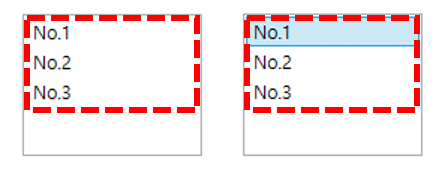

 예제의 XAML 코드를 ListBoxItem에 적용하면 위와 같은 결과가 나옵니다. 이러한 결과에 도달하도록 코드 순서로 속성을 살펴보면 다음과 같습니다.







ListBoxItem 속성

<Style x:Key="{x:Type ListBoxItem}" TargetType="ListBoxItem">
  <Setter Property="SnapsToDevicePixels" Value="true" />
  <Setter Property="OverridesDefaultStyle" Value="true" />
  <Setter Property="Template">
    <Setter.Value>
      ...
    </Setter.Value>
  </Setter>
</Style>

x:Key

 XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다.





TargetType

 이 Style을 적용할 형식을 설정합니다.





SnapsToDevicePixels

 렌더링 하는 동안 ContentPresenter의 렌더링에 디바이스 관련 픽셀 스냅(Pixel Snap)을 사용할지 여부를 설정합니다. 픽셀 스냅을 사용하면 값을 true로 설정하고, 그렇지 않으면 false(기본값)로 설정합니다.

⭐ 픽셀 스냅(Pixel Snap)을 사용하는 이유

더보기

 WPF는 시스템 DPI 설정에 맞게 자동으로 크기를 조정하게 됩니다. 조정할 때 가장자리가 흐려지거나 반투명하게 표시되는 문제가 발생합니다. 이 문제를 해결하기 위해서 픽셀 스냅 기능을 사용하여 객체의 가장자리를 픽셀에 맞추어 고정시키는 기능을 제공합니다. 픽셀 스냅을 사용하면 객체에 작은 단위의 offset을 적용하여 객체의 크기를 픽셀에 맞추거나 일부분을 렌더링 시점에서 제거하여 해결하는 방법입니다.





OverridesDefaultStyle

 테마 스타일의 스타일 속성을 포함할지 여부를 설정합니다. 테마 스타일 속성을 사용하지 않으면 true이고, 사용하면 false(기본값)입니다.





Template

<Setter Property="Template">
  <Setter.Value>
    <ControlTemplate TargetType="ListBoxItem">
      <Border x:Name="Border" ... >
        ...
        <VisualStateManager.VisualStateGroups>
          ...
        </VisualStateManager.VisualStateGroups>
        <ContentPresenter />
      </Border>
    </ControlTemplate>
  </Setter.Value>
</Setter>

 Control의 템플릿을 설정합니다. 예제에서 사용되는 Template는 Control의 외형을 지정해줄 수 있는 ControlTemplate입니다.

👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.









ListBoxItem Style 구성

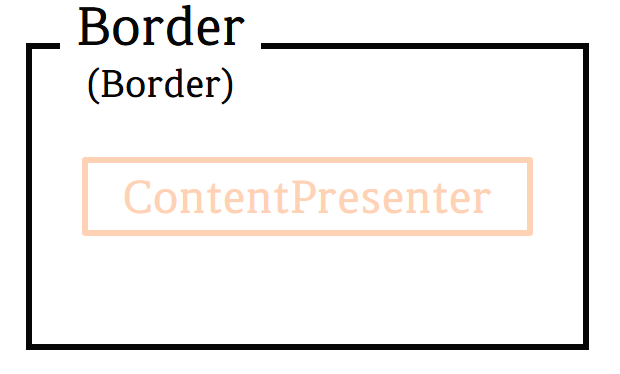

 ListBoxItem Style은 ContentPresenter를 Border로 감싼 형태로 구성되어있습니다.



Border(Border)

 다른 요소의 주위에 윤곽선, 배경 또는 둘 다를 그립니다.

⭐ Border 속성

더보기
<Border x:Name="Border" Padding="2" SnapsToDevicePixels="true">
  <Border.Background>
    <SolidColorBrush Color="Transparent" />
  </Border.Background>
  ...
</Border>



x:Name

 Border에 이름을 설정합니다. 이름을 붙이는 것과 동시에 다른 곳에서 사용할 수 있도록 만들어줍니다.



Padding

 Border의 윤곽선과 자식 요소 사이의 간격을 설정합니다.



SnapsToDevicePixels

 렌더링 하는 동안 ContentPresenter의 렌더링에 디바이스 관련 픽셀 스냅(Pixel Snap)을 사용할지 여부를 설정합니다. 픽셀 스냅을 사용하면 값을 true로 설정하고, 그렇지 않으면 false(기본값)로 설정합니다.



Background

 Border의 배경색을 설정합니다. 예제에서는 SolidColorBrush를 사용하여 Transparent(투명)로 설정했습니다.



ContentPresenter

 모든 유형의 단일 Content로 이루어진 Control을 나타냅니다.





ListBoxItem 이벤트

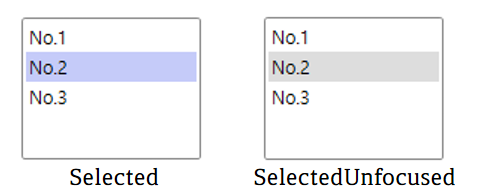

 예제에서는 Selected와 SelectedUnfocused 이벤트를 VisualStateManager로 표현하였습니다.



VisualStateManager

<VisualStateManager.VisualStateGroups>
  <VisualStateGroup x:Name="SelectionStates">
    ...
  </VisualStateGroup>
</VisualStateManager.VisualStateGroups>

 VisualState는 Control의 시각적 상태를 나타냅니다. 예제의 이벤트에서 시각적 변화를 주기 위해서 VisualStateGroup의 x:Name을 SelectionStates로 설정했습니다.



SelectionStates

<VisualStateGroup x:Name="SelectionStates">
  <VisualState x:Name="Unselected" />
  <VisualState x:Name="Selected">
    <Storyboard>
      <ColorAnimationUsingKeyFrames Storyboard.TargetName="Border"
                                    Storyboard.TargetProperty="(Panel.Background).(SolidColorBrush.Color)">
        <EasingColorKeyFrame KeyTime="0" Value="{StaticResource SelectedBackgroundColor}" />
      </ColorAnimationUsingKeyFrames>
    </Storyboard>
  </VisualState>
  <VisualState x:Name="SelectedUnfocused">
    <Storyboard>
      <ColorAnimationUsingKeyFrames Storyboard.TargetName="Border"
                                    Storyboard.TargetProperty="(Panel.Background).(SolidColorBrush.Color)">
        <EasingColorKeyFrame KeyTime="0" Value="{StaticResource SelectedUnfocusedColor}" />
      </ColorAnimationUsingKeyFrames>
    </Storyboard>
  </VisualState>
</VisualStateGroup>

Selected & SelectedUnfocused
 Storyboard의 내용을 풀어보면 ["Border"라는 이름을 가진 Control의 Background 값을 Selected일 때 SelectedBackgroundColor로 SelectedUnfocused일 때 SelectedUnfocusedColor로 바꾸는 것]입니다.
🌟 Unselected의 경우 Storyboard가 존재하지 않지만 명시해주지 않으면 Unselected로 상태가 변할 때 외형이 바뀌지 않습니다.

ColorAnimationUsingKeyFrames
 KeyFrames 집합을 따라 Color 속성 값에 EasingColorKeyFrame의 애니메이션 효과를 줍니다.









전체 코드

더보기
<Style x:Key="{x:Type ListBox}"
       TargetType="ListBox">
  <Setter Property="SnapsToDevicePixels"
          Value="true" />
  <Setter Property="OverridesDefaultStyle"
          Value="true" />
  <Setter Property="ScrollViewer.HorizontalScrollBarVisibility"
          Value="Auto" />
  <Setter Property="ScrollViewer.VerticalScrollBarVisibility"
          Value="Auto" />
  <Setter Property="ScrollViewer.CanContentScroll"
          Value="true" />
  <Setter Property="MinWidth"
          Value="120" />
  <Setter Property="MinHeight"
          Value="95" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="ListBox">
        <Border Name="Border"
                BorderThickness="1"
                CornerRadius="2">
          <Border.Background>
            <SolidColorBrush Color="{StaticResource ControlLightColor}" />
          </Border.Background>
          <Border.BorderBrush>
            <SolidColorBrush Color="{StaticResource BorderMediumColor}" />
          </Border.BorderBrush>
          <ScrollViewer Margin="0"
                        Focusable="false">
            <StackPanel Margin="2"
                        IsItemsHost="True" />
          </ScrollViewer>
        </Border>
        <ControlTemplate.Triggers>
          <Trigger Property="IsEnabled"
                   Value="false">
            <Setter TargetName="Border"
                    Property="Background">
              <Setter.Value>
                <SolidColorBrush Color="{StaticResource DisabledControlLightColor}" />
              </Setter.Value>
            </Setter>
            <Setter TargetName="Border"
                    Property="BorderBrush">
              <Setter.Value>
                <SolidColorBrush Color="{DynamicResource DisabledBorderLightColor}" />
              </Setter.Value>

            </Setter>
          </Trigger>
          <Trigger Property="IsGrouping"
                   Value="true">
            <Setter Property="ScrollViewer.CanContentScroll"
                    Value="false" />
          </Trigger>
        </ControlTemplate.Triggers>
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>

<Style x:Key="{x:Type ListBoxItem}"
       TargetType="ListBoxItem">
  <Setter Property="SnapsToDevicePixels"
          Value="true" />
  <Setter Property="OverridesDefaultStyle"
          Value="true" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="ListBoxItem">
        <Border x:Name="Border"
                Padding="2"
                SnapsToDevicePixels="true">
          <Border.Background>
            <SolidColorBrush Color="Transparent" />
          </Border.Background>
          <VisualStateManager.VisualStateGroups>
            <VisualStateGroup x:Name="SelectionStates">
              <VisualState x:Name="Unselected" />
              <VisualState x:Name="Selected">
                <Storyboard>
                  <ColorAnimationUsingKeyFrames Storyboard.TargetName="Border"
                                                Storyboard.TargetProperty="(Panel.Background).
                    (SolidColorBrush.Color)">
                    <EasingColorKeyFrame KeyTime="0"
                                         Value="{StaticResource SelectedBackgroundColor}" />
                  </ColorAnimationUsingKeyFrames>
                </Storyboard>
              </VisualState>
              <VisualState x:Name="SelectedUnfocused">
                <Storyboard>
                  <ColorAnimationUsingKeyFrames Storyboard.TargetName="Border"
                                                Storyboard.TargetProperty="(Panel.Background).
                    (SolidColorBrush.Color)">
                    <EasingColorKeyFrame KeyTime="0"
                                         Value="{StaticResource SelectedUnfocusedColor}" />
                  </ColorAnimationUsingKeyFrames>
                </Storyboard>
              </VisualState>
            </VisualStateGroup>
          </VisualStateManager.VisualStateGroups>
          <ContentPresenter />
        </Border>
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>
<!--Control colors.-->
<Color x:Key="WindowColor">#FFE8EDF9</Color>
<Color x:Key="ContentAreaColorLight">#FFC5CBF9</Color>
<Color x:Key="ContentAreaColorDark">#FF7381F9</Color>

<Color x:Key="DisabledControlLightColor">#FFE8EDF9</Color>
<Color x:Key="DisabledControlDarkColor">#FFC5CBF9</Color>
<Color x:Key="DisabledForegroundColor">#FF888888</Color>

<Color x:Key="SelectedBackgroundColor">#FFC5CBF9</Color>
<Color x:Key="SelectedUnfocusedColor">#FFDDDDDD</Color>

<Color x:Key="ControlLightColor">White</Color>
<Color x:Key="ControlMediumColor">#FF7381F9</Color>
<Color x:Key="ControlDarkColor">#FF211AA9</Color>

<Color x:Key="ControlMouseOverColor">#FF3843C4</Color>
<Color x:Key="ControlPressedColor">#FF211AA9</Color>


<Color x:Key="GlyphColor">#FF444444</Color>
<Color x:Key="GlyphMouseOver">sc#1, 0.004391443, 0.002428215, 0.242281124</Color>

<!--Border colors-->
<Color x:Key="BorderLightColor">#FFCCCCCC</Color>
<Color x:Key="BorderMediumColor">#FF888888</Color>
<Color x:Key="BorderDarkColor">#FF444444</Color>

<Color x:Key="PressedBorderLightColor">#FF888888</Color>
<Color x:Key="PressedBorderDarkColor">#FF444444</Color>

<Color x:Key="DisabledBorderLightColor">#FFAAAAAA</Color>
<Color x:Key="DisabledBorderDarkColor">#FF888888</Color>

<Color x:Key="DefaultBorderBrushDarkColor">Black</Color>

<!--Control-specific resources.-->
<Color x:Key="HeaderTopColor">#FFC5CBF9</Color>
<Color x:Key="DatagridCurrentCellBorderColor">Black</Color>
<Color x:Key="SliderTrackDarkColor">#FFC5CBF9</Color>

<Color x:Key="NavButtonFrameColor">#FF3843C4</Color>

<LinearGradientBrush x:Key="MenuPopupBrush"
                     EndPoint="0.5,1"
                     StartPoint="0.5,0">
  <GradientStop Color="{DynamicResource ControlLightColor}"
                Offset="0" />
  <GradientStop Color="{DynamicResource ControlMediumColor}"
                Offset="0.5" />
  <GradientStop Color="{DynamicResource ControlLightColor}"
                Offset="1" />
</LinearGradientBrush>

<LinearGradientBrush x:Key="ProgressBarIndicatorAnimatedFill"
                     StartPoint="0,0"
                     EndPoint="1,0">
  <LinearGradientBrush.GradientStops>
    <GradientStopCollection>
      <GradientStop Color="#000000FF"
                    Offset="0" />
      <GradientStop Color="#600000FF"
                    Offset="0.4" />
      <GradientStop Color="#600000FF"
                    Offset="0.6" />
      <GradientStop Color="#000000FF"
                    Offset="1" />
    </GradientStopCollection>
  </LinearGradientBrush.GradientStops>
</LinearGradientBrush>









이 글의 내용은 아래의 사이트에서 기초합니다.

https://docs.microsoft.com/ko-kr/dotnet/desktop/wpf/controls/listbox-styles-and-templates?view=netframeworkdesktop-4.8



ListBox 스타일 및 템플릿 - WPF .NET Framework

ListBox 스타일 및 템플릿 아티클 05/08/2022 읽는 데 4분 걸림 기여자 1명 이 문서의 내용 --> 이 항목에서는 ListBox 컨트롤에 대한 스타일 및 템플릿을 설명합니다. 기본값을 수정할 수 있습니다 ControlT

docs.microsoft.com
