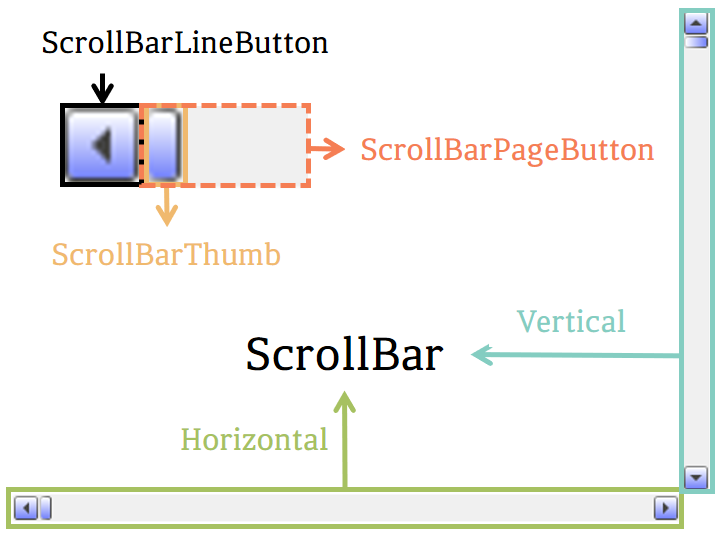

 안녕하세요, 이번 글에서는 지난 글에 이어서 Microsoft에서 제공하는 WPF [ScrollBar의 스타일 및 템플릿] 예제를 톺아보겠습니다. ScrollBar Style의 경우 ScrollBarLineButton, ScrollBarPageButton, ScrollBarThumb, VerticalScrollBar, HorizontalScrollBarScrollBar 순서로 나눠져 있습니다. 이번 글에서는 ScrollBarPageButtonScrollBarThumb에 대해서 보도록 하겠습니다.

ScrollBarLineButton은 [RepeatButton의 스타일 및 템플릿] 예제와 동일합니다.







ScrollBarPageButton

 예제에서 사용된 ScrollBarPageButtonScrollBar의 Track에 사용할 Style을 미리 정의해둔 것입니다.





ScrollBarPageButton 속성

<Style x:Key="ScrollBarPageButton" TargetType="{x:Type RepeatButton}">
  <Setter Property="SnapsToDevicePixels" Value="True" />
  <Setter Property="OverridesDefaultStyle" Value="true" />
  <Setter Property="IsTabStop" Value="false" />
  <Setter Property="Focusable" Value="false" />
  <Setter Property="Template">
    <Setter.Value>
      ...
    </Setter.Value>
  </Setter>
</Style>

x:Key

 XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다.





TargetType

 이 Style을 적용할 형식을 설정합니다.





SnapsToDevicePixels

 렌더링 하는 동안 ScrollBarPageButton의 렌더링에 디바이스 관련 픽셀 스냅(Pixel Snap)을 사용할지 여부를 설정합니다. 픽셀 스냅을 사용하면 값을 true로 설정하고, 그렇지 않으면 false로 설정합니다.

⭐ 픽셀 스냅(Pixel Snap)을 사용하는 이유

더보기

 WPF는 시스템 DPI 설정에 맞게 자동으로 크기를 조정하게 됩니다. 조정할 때 가장자리가 흐려지거나 반투명하게 표시되는 문제가 발생하는데, 이 문제를 해결하기 위해서 픽셀 스냅 기능을 사용하여 객체의 가장자리를 픽셀에 맞추어 고정시키는 기능을 제공합니다. 픽셀 스냅을 사용하면 객체에 작은 단위의 offset을 적용하여 객체의 크기를 픽셀에 맞추거나 일부분을 렌더링 시점에서 제거하여 해결하는 방법입니다.






OverridesDefaultStyle

 테마 스타일의 속성을 포함할지 여부를 설정합니다. 이 요소가 테마 스타일 속성을 사용하지 않으면 true이고 사용하면 false이다.





IsTabStop

ScrollBarPageButton이 탭 탐색에 포함되는지 여부를 설정합니다. 탭 탐색에 포함되면 true이고 그렇지 않으면 false입니다.





Focusable

ScrollBarPageButton이 focus를 받을 수 있는지 여부를 설정합니다. focus를 받을 수 있으면 true이고, 받을 수 없으면 false입니다.





Template

<Setter Property="Template">
  <Setter.Value>
    <ControlTemplate TargetType="{x:Type RepeatButton}">
      <Border Background="Transparent" />
    </ControlTemplate>
  </Setter.Value>
</Setter>

 ScrollBarPageButton의 템플릿을 설정합니다. 예제에서 사용되는 Template는 ScrollBarPageButton의 외형을 지정해줄 수 있는 ControlTemplate입니다.

👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.





ScrollBarPageButton Template 구성

 ScrollBarPageButton은 Border 1개로 구성되어있습니다.



Border

 다른 요소의 주위에 윤곽선, 배경 또는 둘 다를 그립니다.

⭐ Border 속성

Background

 Border의 배경색을 설정합니다. 예제에서는 Transparent(투명)로 설정했습니다.














ScrollBarThumb

 예제에서 사용된 ScrollBarThumb는 ScrollBar의 Thumb에 사용할 Style을 미리 정의해둔 것입니다.





ScrollBarThumb 속성

<Style x:Key="ScrollBarThumb" TargetType="{x:Type Thumb}">
    <Setter Property="SnapsToDevicePixels" Value="True" />
    <Setter Property="OverridesDefaultStyle" Value="true" />
    <Setter Property="IsTabStop" Value="false" />
    <Setter Property="Focusable" Value="false" />
    <Setter Property="Template">
        <Setter.Value>
            ...
        </Setter.Value>
    </Setter>
</Style>

x:Key

 XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다.





TargetType

 이 Style을 적용할 형식을 설정합니다.





SnapsToDevicePixels

 렌더링 하는 동안 ScrollBarThumb의 렌더링에 디바이스 관련 픽셀 스냅(Pixel Snap)을 사용할지 여부를 설정합니다. 픽셀 스냅을 사용하면 값을 true로 설정하고, 그렇지 않으면 false로 설정합니다.

⭐ 픽셀 스냅(Pixel Snap)을 사용하는 이유

더보기

 WPF는 시스템 DPI 설정에 맞게 자동으로 크기를 조정하게 됩니다. 조정할 때 가장자리가 흐려지거나 반투명하게 표시되는 문제가 발생하는데, 이 문제를 해결하기 위해서 픽셀 스냅 기능을 사용하여 객체의 가장자리를 픽셀에 맞추어 고정시키는 기능을 제공합니다. 픽셀 스냅을 사용하면 객체에 작은 단위의 offset을 적용하여 객체의 크기를 픽셀에 맞추거나 일부분을 렌더링 시점에서 제거하여 해결하는 방법입니다.






OverridesDefaultStyle

 테마 스타일의 속성을 포함할지 여부를 설정합니다. 이 요소가 테마 스타일 속성을 사용하지 않으면 true이고 사용하면 false이다.





IsTabStop

ScrollBarThumb이 탭 탐색에 포함되는지 여부를 설정합니다. 탭 탐색에 포함되면 true이고 그렇지 않으면 false입니다.





Focusable

ScrollBarThumb이 focus를 받을 수 있는지 여부를 설정합니다. focus를 받을 수 있으면 true이고, 받을 수 없으면 false입니다.





Template

<Setter Property="Template">
    <Setter.Value>
        <ControlTemplate TargetType="{x:Type Thumb}">
            <Border ... />
        </ControlTemplate>
    </Setter.Value>
</Setter>

ScrollBarThumb의 템플릿을 설정합니다. 예제에서 사용되는 Template는 ScrollBarThumb의 외형을 지정해줄 수 있는 ControlTemplate입니다.

👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.





ScrollBarThumb Template 구성

 ScrollBarThumb은 Border 1개로 구성되어있습니다.



Border

 다른 요소의 주위에 윤곽선, 배경 또는 둘 다를 그립니다.

⭐ Border 속성

더보기
<Border CornerRadius="2" Background="{TemplateBinding Background}" BorderBrush="{TemplateBinding BorderBrush}" BorderThickness="1" />



CornerRadius

 Border의 모서리 둥근 정도를 설정합니다.



Background

 Border의 배경색을 설정합니다. 예제에서는 TemplateBinding을 사용하여 부모의 Background로 설정했습니다.



BorderBrush

 Border의 윤곽선 색을 설정했습니다. 예제에서는 TemplateBinding을 사용하여 부모의 BorderBursh로 설정했습니다.



BorderThickness

 Border의 윤곽선 두께를 설정합니다.















전체 코드

더보기
<Style x:Key="ScrollBarLineButton"
       TargetType="{x:Type RepeatButton}">
  <Setter Property="SnapsToDevicePixels"
          Value="True" />
  <Setter Property="OverridesDefaultStyle"
          Value="true" />
  <Setter Property="Focusable"
          Value="false" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="{x:Type RepeatButton}">
        <Border x:Name="Border"
                Margin="1"
                CornerRadius="2"
                BorderThickness="1">
          <Border.BorderBrush>
            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="0,1">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource BorderMediumColor}"
                                Offset="0.0" />
                  <GradientStop Color="{DynamicResource BorderDarkColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>
          </Border.BorderBrush>
          <Border.Background>
            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="0,1">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource ControlLightColor}"/>
                  <GradientStop Color="{DynamicResource ControlMediumColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>
          </Border.Background>
          <VisualStateManager.VisualStateGroups>
            <VisualStateGroup x:Name="CommonStates">
              <VisualState x:Name="Normal" />
              <VisualState x:Name="MouseOver" />
              <VisualState x:Name="Pressed">
                <Storyboard>
                  <ColorAnimationUsingKeyFrames Storyboard.TargetName="Border"
                                                Storyboard.TargetProperty="(Panel.Background).
                    (GradientBrush.GradientStops)[1].(GradientStop.Color)">
                    <EasingColorKeyFrame KeyTime="0"
                                         Value="{StaticResource ControlPressedColor}" />
                  </ColorAnimationUsingKeyFrames>
                </Storyboard>
              </VisualState>
              <VisualState x:Name="Disabled">
                <Storyboard>
                  <ColorAnimationUsingKeyFrames Storyboard.TargetName="Arrow"
                                                Storyboard.TargetProperty="(Shape.Fill).
                    (SolidColorBrush.Color)">
                    <EasingColorKeyFrame KeyTime="0"
                                         Value="{StaticResource DisabledForegroundColor}" />
                  </ColorAnimationUsingKeyFrames>
                </Storyboard>
              </VisualState>
            </VisualStateGroup>
          </VisualStateManager.VisualStateGroups>
          <Path x:Name="Arrow"
                HorizontalAlignment="Center"
                VerticalAlignment="Center"
                Data="{Binding Content,
            RelativeSource={RelativeSource TemplatedParent}}" >
              <Path.Fill>
                  <SolidColorBrush Color="{DynamicResource GlyphColor}"/>
              </Path.Fill>
          </Path>
        </Border>
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>

<Style x:Key="ScrollBarPageButton"
       TargetType="{x:Type RepeatButton}">
  <Setter Property="SnapsToDevicePixels"
          Value="True" />
  <Setter Property="OverridesDefaultStyle"
          Value="true" />
  <Setter Property="IsTabStop"
          Value="false" />
  <Setter Property="Focusable"
          Value="false" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="{x:Type RepeatButton}">
        <Border Background="Transparent" />
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>

<Style x:Key="ScrollBarThumb"
       TargetType="{x:Type Thumb}">
  <Setter Property="SnapsToDevicePixels"
          Value="True" />
  <Setter Property="OverridesDefaultStyle"
          Value="true" />
  <Setter Property="IsTabStop"
          Value="false" />
  <Setter Property="Focusable"
          Value="false" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="{x:Type Thumb}">
        <Border CornerRadius="2"
                Background="{TemplateBinding Background}"
                BorderBrush="{TemplateBinding BorderBrush}"
                BorderThickness="1" />
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>

<ControlTemplate x:Key="VerticalScrollBar"
                 TargetType="{x:Type ScrollBar}">
  <Grid>
    <Grid.RowDefinitions>
      <RowDefinition MaxHeight="18" />
      <RowDefinition Height="0.00001*" />
      <RowDefinition MaxHeight="18" />
    </Grid.RowDefinitions>
    <Border Grid.RowSpan="3"
            CornerRadius="2"
            Background="#F0F0F0" />
    <RepeatButton Grid.Row="0"
                  Style="{StaticResource ScrollBarLineButton}"
                  Height="18"
                  Command="ScrollBar.LineUpCommand"
                  Content="M 0 4 L 8 4 L 4 0 Z" />
    <Track x:Name="PART_Track"
           Grid.Row="1"
           IsDirectionReversed="true">
      <Track.DecreaseRepeatButton>
        <RepeatButton Style="{StaticResource ScrollBarPageButton}"
                      Command="ScrollBar.PageUpCommand" />
      </Track.DecreaseRepeatButton>
      <Track.Thumb>
        <Thumb Style="{StaticResource ScrollBarThumb}"
               Margin="1,0,1,0">
          <Thumb.BorderBrush>

            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="1,0">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource BorderLightColor}"
                                Offset="0.0" />
                  <GradientStop Color="{DynamicResource BorderDarkColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>

          </Thumb.BorderBrush>
          <Thumb.Background>

            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="1,0">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource ControlLightColor}"
                                Offset="0.0" />
                  <GradientStop Color="{DynamicResource ControlMediumColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>

          </Thumb.Background>
        </Thumb>
      </Track.Thumb>
      <Track.IncreaseRepeatButton>
        <RepeatButton Style="{StaticResource ScrollBarPageButton}"
                      Command="ScrollBar.PageDownCommand" />
      </Track.IncreaseRepeatButton>
    </Track>
    <RepeatButton Grid.Row="2"
                  Style="{StaticResource ScrollBarLineButton}"
                  Height="18"
                  Command="ScrollBar.LineDownCommand"
                  Content="M 0 0 L 4 4 L 8 0 Z" />
  </Grid>
</ControlTemplate>

<ControlTemplate x:Key="HorizontalScrollBar"
                 TargetType="{x:Type ScrollBar}">
  <Grid>
    <Grid.ColumnDefinitions>
      <ColumnDefinition MaxWidth="18" />
      <ColumnDefinition Width="0.00001*" />
      <ColumnDefinition MaxWidth="18" />
    </Grid.ColumnDefinitions>
    <Border Grid.ColumnSpan="3"
            CornerRadius="2"
            Background="#F0F0F0" />
    <RepeatButton Grid.Column="0"
                  Style="{StaticResource ScrollBarLineButton}"
                  Width="18"
                  Command="ScrollBar.LineLeftCommand"
                  Content="M 4 0 L 4 8 L 0 4 Z" />
    <Track x:Name="PART_Track"
           Grid.Column="1"
           IsDirectionReversed="False">
      <Track.DecreaseRepeatButton>
        <RepeatButton Style="{StaticResource ScrollBarPageButton}"
                      Command="ScrollBar.PageLeftCommand" />
      </Track.DecreaseRepeatButton>
      <Track.Thumb>
        <Thumb Style="{StaticResource ScrollBarThumb}"
               Margin="0,1,0,1">

          <Thumb.BorderBrush>

            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="1,0">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource BorderLightColor}"
                                Offset="0.0" />
                  <GradientStop Color="{DynamicResource BorderDarkColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>

          </Thumb.BorderBrush>
          <Thumb.Background>

            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="0,1">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource ControlLightColor}"
                                Offset="0.0" />
                  <GradientStop Color="{DynamicResource ControlMediumColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>

          </Thumb.Background>
        </Thumb>
      </Track.Thumb>
      <Track.IncreaseRepeatButton>
        <RepeatButton Style="{StaticResource ScrollBarPageButton}"
                      Command="ScrollBar.PageRightCommand" />
      </Track.IncreaseRepeatButton>
    </Track>
    <RepeatButton Grid.Column="2"
                  Style="{StaticResource ScrollBarLineButton}"
                  Width="18"
                  Command="ScrollBar.LineRightCommand"
                  Content="M 0 0 L 4 4 L 0 8 Z" />
  </Grid>
</ControlTemplate>

<Style x:Key="{x:Type ScrollBar}"
       TargetType="{x:Type ScrollBar}">
  <Setter Property="SnapsToDevicePixels"
          Value="True" />
  <Setter Property="OverridesDefaultStyle"
          Value="true" />
  <Style.Triggers>
    <Trigger Property="Orientation"
             Value="Horizontal">
      <Setter Property="Width"
              Value="Auto" />
      <Setter Property="Height"
              Value="18" />
      <Setter Property="Template"
              Value="{StaticResource HorizontalScrollBar}" />
    </Trigger>
    <Trigger Property="Orientation"
             Value="Vertical">
      <Setter Property="Width"
              Value="18" />
      <Setter Property="Height"
              Value="Auto" />
      <Setter Property="Template"
              Value="{StaticResource VerticalScrollBar}" />
    </Trigger>
  </Style.Triggers>
</Style>
<!--Control colors.-->
<Color x:Key="WindowColor">#FFE8EDF9</Color>
<Color x:Key="ContentAreaColorLight">#FFC5CBF9</Color>
<Color x:Key="ContentAreaColorDark">#FF7381F9</Color>

<Color x:Key="DisabledControlLightColor">#FFE8EDF9</Color>
<Color x:Key="DisabledControlDarkColor">#FFC5CBF9</Color>
<Color x:Key="DisabledForegroundColor">#FF888888</Color>

<Color x:Key="SelectedBackgroundColor">#FFC5CBF9</Color>
<Color x:Key="SelectedUnfocusedColor">#FFDDDDDD</Color>

<Color x:Key="ControlLightColor">White</Color>
<Color x:Key="ControlMediumColor">#FF7381F9</Color>
<Color x:Key="ControlDarkColor">#FF211AA9</Color>

<Color x:Key="ControlMouseOverColor">#FF3843C4</Color>
<Color x:Key="ControlPressedColor">#FF211AA9</Color>


<Color x:Key="GlyphColor">#FF444444</Color>
<Color x:Key="GlyphMouseOver">sc#1, 0.004391443, 0.002428215, 0.242281124</Color>

<!--Border colors-->
<Color x:Key="BorderLightColor">#FFCCCCCC</Color>
<Color x:Key="BorderMediumColor">#FF888888</Color>
<Color x:Key="BorderDarkColor">#FF444444</Color>

<Color x:Key="PressedBorderLightColor">#FF888888</Color>
<Color x:Key="PressedBorderDarkColor">#FF444444</Color>

<Color x:Key="DisabledBorderLightColor">#FFAAAAAA</Color>
<Color x:Key="DisabledBorderDarkColor">#FF888888</Color>

<Color x:Key="DefaultBorderBrushDarkColor">Black</Color>

<!--Control-specific resources.-->
<Color x:Key="HeaderTopColor">#FFC5CBF9</Color>
<Color x:Key="DatagridCurrentCellBorderColor">Black</Color>
<Color x:Key="SliderTrackDarkColor">#FFC5CBF9</Color>

<Color x:Key="NavButtonFrameColor">#FF3843C4</Color>

<LinearGradientBrush x:Key="MenuPopupBrush"
                     EndPoint="0.5,1"
                     StartPoint="0.5,0">
  <GradientStop Color="{DynamicResource ControlLightColor}"
                Offset="0" />
  <GradientStop Color="{DynamicResource ControlMediumColor}"
                Offset="0.5" />
  <GradientStop Color="{DynamicResource ControlLightColor}"
                Offset="1" />
</LinearGradientBrush>

<LinearGradientBrush x:Key="ProgressBarIndicatorAnimatedFill"
                     StartPoint="0,0"
                     EndPoint="1,0">
  <LinearGradientBrush.GradientStops>
    <GradientStopCollection>
      <GradientStop Color="#000000FF"
                    Offset="0" />
      <GradientStop Color="#600000FF"
                    Offset="0.4" />
      <GradientStop Color="#600000FF"
                    Offset="0.6" />
      <GradientStop Color="#000000FF"
                    Offset="1" />
    </GradientStopCollection>
  </LinearGradientBrush.GradientStops>
</LinearGradientBrush>














 이 글의 내용은 아래의 사이트에서 기초합니다.

https://docs.microsoft.com/ko-kr/dotnet/desktop/wpf/controls/scrollbar-styles-and-templates?view=netframeworkdesktop-4.8



ScrollBar 스타일 및 템플릿 - WPF .NET Framework

아티클 05/08/2022 읽는 데 5분 걸림 기여자 1명 이 문서의 내용 --> 이 항목에서는 ScrollBar 컨트롤에 대한 스타일 및 템플릿을 설명합니다. 기본값을 수정할 수 있습니다 ControlTemplate 고유한 모양을

docs.microsoft.com



반응형

'프로그램 개발 > WPF: Style&Template' 카테고리의 다른 글

Slider  (0) 2022.06.18
ScrollViewer  (0) 2022.06.17
ScrollBar①  (0) 2022.06.17
RepeatButton  (0) 2022.06.16
RadioButton  (0) 2022.06.16
