 안녕하세요, 이번 글에서는 Microsoft에서 제공하는 WPF [StatusBar의 스타일 및 템플릿] 예제를 톺아보겠습니다. StatusBar Style의 경우 StatusBar, Separator와 StatusBarItem 순서로 나눠져 있습니다. 이번 글에서는 순서대로 보도록 하겠습니다.







StatusBar

 애플리케이션 창에서 가로 막대에 항목과 정보를 표시하는 Control을 나타냅니다.







StatusBar Style

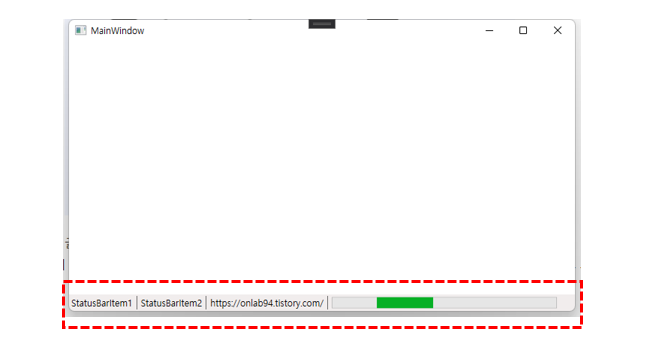

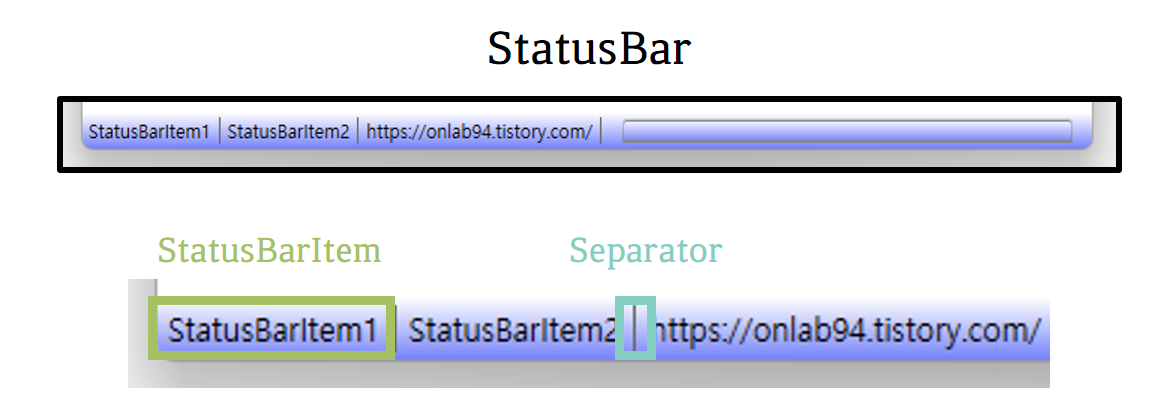

 예제의 XAML 코드를 StatusBar에 적용하면 위와 같은 결과가 나옵니다. 이러한 결과에 도달하도록 코드 순서로 속성을 살펴보면 다음과 같습니다.





StatusBar 속성

<Style x:Key="{x:Type StatusBar}" TargetType="{x:Type StatusBar}">
  <Setter Property="SnapsToDevicePixels" Value="True" />
  <Setter Property="OverridesDefaultStyle" Value="true" />
  <Setter Property="Template">
    <Setter.Value>
      ...
    </Setter.Value>
  </Setter>
</Style>

x:Key

 XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다. 문자를 이용하여 값을 설정하지만 예제에서처럼 x:Type을 사용하여 Control에 바로 적용하도록 설정할 수 있습니다.





TargetType

 이 Style을 적용할 형식을 설정합니다.





SnapsToDevicePixels

 렌더링 하는 동안 StatusBar의 렌더링에 디바이스 관련 픽셀 스냅(Pixel Snap)을 사용할지 여부를 설정합니다. 픽셀 스냅을 사용하면 값을 true로 설정하고, 그렇지 않으면 false로 설정합니다.

⭐ 픽셀 스냅(Pixel Snap)을 사용하는 이유

더보기

 WPF는 시스템 DPI 설정에 맞게 자동으로 크기를 조정하게 됩니다. 조정할 때 가장자리가 흐려지거나 반투명하게 표시되는 문제가 발생하는데, 이 문제를 해결하기 위해서 픽셀 스냅 기능을 사용하여 객체의 가장자리를 픽셀에 맞추어 고정시키는 기능을 제공합니다. 픽셀 스냅을 사용하면 객체에 작은 단위의 offset을 적용하여 객체의 크기를 픽셀에 맞추거나 일부분을 렌더링 시점에서 제거하여 해결하는 방법입니다.





OverridesDefaultStyle

 테마 스타일의 스타일 속성을 포함할지 여부를 설정합니다. 테마 스타일 속성을 사용하지 않으면 true이고 사용하면 false입니다.





Template

<Setter Property="Template">
  <Setter.Value>
    <ControlTemplate TargetType="{x:Type StatusBar}">
      <Border ... >
        ...
        <ItemsPresenter />
      </Border>
    </ControlTemplate>
  </Setter.Value>
</Setter>

 StatusBar의 템플릿을 설정합니다. 예제에서 사용되는 Template는 StatusBar의 외형을 지정해줄 수 있는 ControlTemplate입니다.

👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.





StatusBar Template 구성

 StatusBar은 Border와 ItemsPresenter로 구성되어있습니다.



Border

 다른 요소의 주위에 윤곽선, 배경 또는 둘 다를 그립니다.

⭐ Border 속성

더보기
<Border Padding="1">
  <Border.BorderBrush>
    <LinearGradientBrush StartPoint="0,0" EndPoint="0,1">
      <LinearGradientBrush.GradientStops>
        <GradientStopCollection>
          <GradientStop Color="{DynamicResource BorderLightColor}" Offset="0.0" />
          <GradientStop Color="{DynamicResource BorderDarkColor}" Offset="1.0" />
        </GradientStopCollection>
      </LinearGradientBrush.GradientStops>
    </LinearGradientBrush>
  </Border.BorderBrush>
  <Border.Background>
    <LinearGradientBrush StartPoint="0,0" EndPoint="0,1">
      <LinearGradientBrush.GradientStops>
        <GradientStopCollection>
          <GradientStop Color="{DynamicResource ControlLightColor}" Offset="0.0" />
          <GradientStop Color="{DynamicResource ControlMediumColor}" Offset="1.0" />
        </GradientStopCollection>
      </LinearGradientBrush.GradientStops>
    </LinearGradientBrush>
  </Border.Background>
  ...
</Border>



Padding

 Border의 윤곽선과 자식 요소 사이의 간격을 설정합니다.



BorderBrush

 Border의 윤곽선 색을 설정합니다. 예제에서는 LinearGradientBrush를 사용하여 그라데이션 색으로 설정했습니다.



Background

 Border의 배경색을 설정합니다. 예제에서는 LinearGradientBrush를 사용하여 그라데이션 색으로 설정했습니다.

👀 그라데이션 색에 대해서 알고 싶으신 분은 이 페이지를 참고하시길 바랍니다.



ItemsPresenter

 항목 Control의 템플릿 내에서 ItemsPanel이 정의하는 ItemsControl을 추가할 Control의 시각적 트리 내 위치를 지정하는 데 사용됩니다.

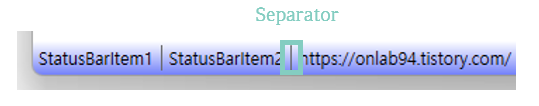

Separator

 항목 Control의 항목을 구분하는 데 사용되는 Control입니다. 예제에서 사용된 Separtor Style은 StatusBar에서 사용할 Style을 미리 정의해둔 것입니다.





Separator 속성

<Style x:Key="{x:Static StatusBar.SeparatorStyleKey}" TargetType="{x:Type Separator}">
  <Setter Property="OverridesDefaultStyle" Value="True" />
  <Setter Property="SnapsToDevicePixels" Value="True" />
  <Setter Property="Template">
    <Setter.Value>
      ...
    </Setter.Value>
  </Setter>
</Style>

x:Key

 XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다. 문자를 이용하여 값을 설정하지만 예제에서처럼 x:Static을 사용하여 StatusBar.SeparatorStyleKey에 바로 적용하도록 설정할 수 있습니다.

⭐ StatusBar.SeparatorStyleKey : Separator의 StatusBar에 사용할 스타일을 나타내는 키





TargetType

 이 Style을 적용할 형식을 설정합니다.





OverridesDefaultStyle

 테마 스타일의 스타일 속성을 포함할지 여부를 설정합니다. 테마 스타일 속성을 사용하지 않으면 true이고 사용하면 false입니다.





SnapsToDevicePixels

 렌더링 하는 동안 Separator의 렌더링에 디바이스 관련 픽셀 스냅(Pixel Snap)을 사용할지 여부를 설정합니다. 픽셀 스냅을 사용하면 값을 true로 설정하고, 그렇지 않으면 false로 설정합니다.

⭐ 픽셀 스냅(Pixel Snap)을 사용하는 이유

더보기

 WPF는 시스템 DPI 설정에 맞게 자동으로 크기를 조정하게 됩니다. 조정할 때 가장자리가 흐려지거나 반투명하게 표시되는 문제가 발생하는데, 이 문제를 해결하기 위해서 픽셀 스냅 기능을 사용하여 객체의 가장자리를 픽셀에 맞추어 고정시키는 기능을 제공합니다. 픽셀 스냅을 사용하면 객체에 작은 단위의 offset을 적용하여 객체의 크기를 픽셀에 맞추거나 일부분을 렌더링 시점에서 제거하여 해결하는 방법입니다.





Template

<Setter Property="Template">
  <Setter.Value>
    <ControlTemplate TargetType="{x:Type Separator}">
      <Rectangle ... > ... </Rectangle>
    </ControlTemplate>
  </Setter.Value>
</Setter>

 Separator의 템플릿을 설정합니다. 예제에서 사용되는 Template는 Separator의 외형을 지정해줄 수 있는 ControlTemplate입니다.

👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.





Separator Template 구성

 Separator는 Rectangle로 구성되어 있습니다.

Rectangle

 사각형을 그립니다.

⭐ Rectangle 속성

더보기
<Rectangle Width="1" Margin="3">
  <Rectangle.Fill>
    <SolidColorBrush Color="{DynamicResource BorderMediumColor}" />
  </Rectangle.Fill>
</Rectangle>



Width

 Rectangle의 너비를 설정합니다.



Margin

 Rectangle의 외부 여백을 설정합니다.



Fill

 도형의 내부 색을 설정합니다. 예제에서는 SolidColorBrush를 사용하며 미리 정의해둔 색인 BorderMediumColor로 설정했습니다.

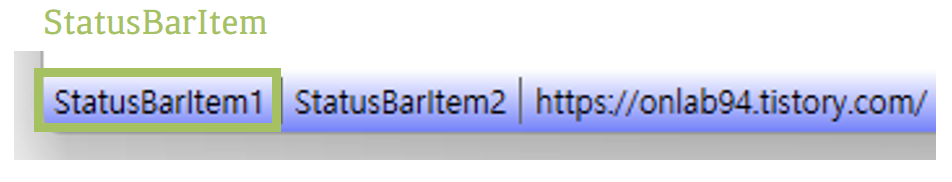

StatusBarItem

 StatusBarItem은 StatusBar Control의 항목을 나타냅니다. StatusBarItem은 ContentControl(예: TextBlock, StackPanel, ProgressBar 등)의 단일 개체가 포함될 수 있습니다. 예제에서 사용된 StatusBarItem Style은 StatusBarItem에서 사용할 Style을 미리 정의해둔 것입니다.





StatusBarItem 속성

<Style x:Key="{x:Type StatusBarItem}" TargetType="{x:Type StatusBarItem}">
  <Setter Property="OverridesDefaultStyle" Value="True" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="{x:Type StatusBarItem}">
        <ContentPresenter Margin="3" Name="ContentSite" />
        <ControlTemplate.Triggers>
          <Trigger Property="IsEnabled" Value="false">
            <Setter Property="Foreground">
              <Setter.Value>
                <SolidColorBrush Color="{StaticResource DisabledForegroundColor}" />
              </Setter.Value>
            </Setter>
          </Trigger>
        </ControlTemplate.Triggers>
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>

x:Key

 XAML 정의 사전에서 만들고 참고하는 요소를 고유하게 식별합니다. 문자를 이용하여 값을 설정하지만 예제에서처럼 x:Type을 사용하여 StatusBarItem에 바로 적용하도록 설정할 수 있습니다.





TargetType

 이 Style을 적용할 형식을 설정합니다.





OverridesDefaultStyle

 테마 스타일의 스타일 속성을 포함할지 여부를 설정합니다. 테마 스타일 속성을 사용하지 않으면 true이고 사용하면 false입니다.





Template

<Setter Property="Template">
  <Setter.Value>
    <ControlTemplate TargetType="{x:Type StatusBarItem}">
      <ContentPresenter ... />

      <ControlTemplate.Triggers>
        ...
      </ControlTemplate.Triggers>
    </ControlTemplate>
  </Setter.Value>
</Setter>

 StatusBarItem의 템플릿을 설정합니다. 예제에서 사용되는 Template는 StatusBarItem의 외형을 지정해줄 수 있는 ControlTemplate입니다.

👀 Template에 대해서 좀 더 아시고 싶으신 분은 이 페이지를 참고하시길 바랍니다.





StatusBarItem Template 속성

 StatusBarItem은 ContentPresenter로 구성되어있습니다.

ContentPresenter

 ContentControl의 내용을 표시합니다.

⭐ ContentPresenter 속성

더보기
<ContentPresenter Margin="3" Name="ContentSite" />



Margin

 ContentPresenter의 외부 여백을 설정합니다.



Name

 ContentPresenter에 이름을 설정합니다. 이름을 설정하는 것과 동시에 다른 곳에서 사용할 수 있도록 만들어줍니다.





StatusBarItem 이벤트

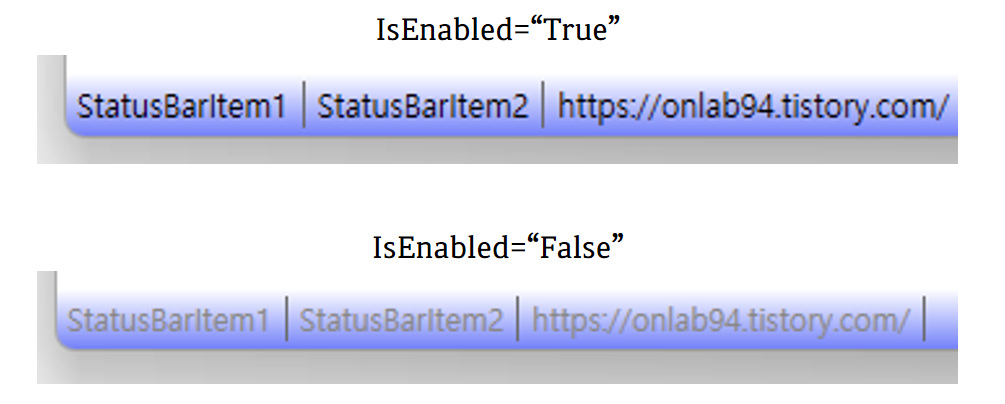

 예제에서는 이벤트로 IsEnabled의 변화를 Trigger로 표현하였습니다.



Triggers

<ControlTemplate.Triggers>
  <Trigger Property="IsEnabled" Value="false">
    <Setter Property="Foreground">
      <Setter.Value>
        <SolidColorBrush Color="{StaticResource DisabledForegroundColor}" />
      </Setter.Value>
    </Setter>
  </Trigger>
</ControlTemplate.Triggers>

 Trigger는 어떤 조건이나 이벤트 등이 주어졌을 때 Control의 상태 또는 이벤트 핸들러 등을 호출하는 기능을 의미합니다. 예제에서는 IsEnabled의 값이 false일 경우 Foreground의 값을 변경하는 것입니다.













전체 코드

더보기
<Style x:Key="{x:Type StatusBar}"
       TargetType="{x:Type StatusBar}">
  <Setter Property="SnapsToDevicePixels"
          Value="True" />
  <Setter Property="OverridesDefaultStyle"
          Value="true" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="{x:Type StatusBar}">
        <Border Padding="1">
          <Border.BorderBrush>
            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="0,1">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource BorderLightColor}"
                                Offset="0.0" />
                  <GradientStop Color="{DynamicResource BorderDarkColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>
          </Border.BorderBrush>
          <Border.Background>
            <LinearGradientBrush StartPoint="0,0"
                                 EndPoint="0,1">
              <LinearGradientBrush.GradientStops>
                <GradientStopCollection>
                  <GradientStop Color="{DynamicResource ControlLightColor}"
                                Offset="0.0" />
                  <GradientStop Color="{DynamicResource ControlMediumColor}"
                                Offset="1.0" />
                </GradientStopCollection>
              </LinearGradientBrush.GradientStops>
            </LinearGradientBrush>

          </Border.Background>
          <ItemsPresenter />
        </Border>
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>

<Style x:Key="{x:Static StatusBar.SeparatorStyleKey}"
       TargetType="{x:Type Separator}">
  <Setter Property="OverridesDefaultStyle"
          Value="True" />
  <Setter Property="SnapsToDevicePixels"
          Value="True" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="{x:Type Separator}">
        <Rectangle Width="1"
                   Margin="3">
          <Rectangle.Fill>
            <SolidColorBrush Color="{DynamicResource BorderMediumColor}" />
          </Rectangle.Fill>
        </Rectangle>
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>

<Style x:Key="{x:Type StatusBarItem}"
       TargetType="{x:Type StatusBarItem}">
  <Setter Property="OverridesDefaultStyle"
          Value="True" />
  <Setter Property="Template">
    <Setter.Value>
      <ControlTemplate TargetType="{x:Type StatusBarItem}">
        <ContentPresenter Margin="3"
                          Name="ContentSite" />
        <ControlTemplate.Triggers>
          <Trigger Property="IsEnabled"
                   Value="false">
            <Setter Property="Foreground">
              <Setter.Value>
                <SolidColorBrush Color="{StaticResource DisabledForegroundColor}" />
              </Setter.Value>
            </Setter>
          </Trigger>
        </ControlTemplate.Triggers>
      </ControlTemplate>
    </Setter.Value>
  </Setter>
</Style>
<!--Control colors.-->
<Color x:Key="WindowColor">#FFE8EDF9</Color>
<Color x:Key="ContentAreaColorLight">#FFC5CBF9</Color>
<Color x:Key="ContentAreaColorDark">#FF7381F9</Color>

<Color x:Key="DisabledControlLightColor">#FFE8EDF9</Color>
<Color x:Key="DisabledControlDarkColor">#FFC5CBF9</Color>
<Color x:Key="DisabledForegroundColor">#FF888888</Color>

<Color x:Key="SelectedBackgroundColor">#FFC5CBF9</Color>
<Color x:Key="SelectedUnfocusedColor">#FFDDDDDD</Color>

<Color x:Key="ControlLightColor">White</Color>
<Color x:Key="ControlMediumColor">#FF7381F9</Color>
<Color x:Key="ControlDarkColor">#FF211AA9</Color>

<Color x:Key="ControlMouseOverColor">#FF3843C4</Color>
<Color x:Key="ControlPressedColor">#FF211AA9</Color>


<Color x:Key="GlyphColor">#FF444444</Color>
<Color x:Key="GlyphMouseOver">sc#1, 0.004391443, 0.002428215, 0.242281124</Color>

<!--Border colors-->
<Color x:Key="BorderLightColor">#FFCCCCCC</Color>
<Color x:Key="BorderMediumColor">#FF888888</Color>
<Color x:Key="BorderDarkColor">#FF444444</Color>

<Color x:Key="PressedBorderLightColor">#FF888888</Color>
<Color x:Key="PressedBorderDarkColor">#FF444444</Color>

<Color x:Key="DisabledBorderLightColor">#FFAAAAAA</Color>
<Color x:Key="DisabledBorderDarkColor">#FF888888</Color>

<Color x:Key="DefaultBorderBrushDarkColor">Black</Color>

<!--Control-specific resources.-->
<Color x:Key="HeaderTopColor">#FFC5CBF9</Color>
<Color x:Key="DatagridCurrentCellBorderColor">Black</Color>
<Color x:Key="SliderTrackDarkColor">#FFC5CBF9</Color>

<Color x:Key="NavButtonFrameColor">#FF3843C4</Color>

<LinearGradientBrush x:Key="MenuPopupBrush"
                     EndPoint="0.5,1"
                     StartPoint="0.5,0">
  <GradientStop Color="{DynamicResource ControlLightColor}"
                Offset="0" />
  <GradientStop Color="{DynamicResource ControlMediumColor}"
                Offset="0.5" />
  <GradientStop Color="{DynamicResource ControlLightColor}"
                Offset="1" />
</LinearGradientBrush>

<LinearGradientBrush x:Key="ProgressBarIndicatorAnimatedFill"
                     StartPoint="0,0"
                     EndPoint="1,0">
  <LinearGradientBrush.GradientStops>
    <GradientStopCollection>
      <GradientStop Color="#000000FF"
                    Offset="0" />
      <GradientStop Color="#600000FF"
                    Offset="0.4" />
      <GradientStop Color="#600000FF"
                    Offset="0.6" />
      <GradientStop Color="#000000FF"
                    Offset="1" />
    </GradientStopCollection>
  </LinearGradientBrush.GradientStops>
</LinearGradientBrush>













 이 글의 내용은 아래의 사이트에서 기초합니다.

https://docs.microsoft.com/ko-kr/dotnet/desktop/wpf/controls/statusbar-styles-and-templates?view=netframeworkdesktop-4.8



StatusBar 스타일 및 템플릿 - WPF .NET Framework

StatusBar 스타일 및 템플릿에 대해 알아봅니다.

docs.microsoft.com



반응형

'프로그램 개발 > WPF: Style&Template' 카테고리의 다른 글

TextBox  (0) 2022.06.21
TabControl  (0) 2022.06.20
Slider  (0) 2022.06.18
ScrollViewer  (0) 2022.06.17
ScrollBar②  (0) 2022.06.17

'프로그램 개발/WPF: Style&Template'의 다른글

  • 현재글StatusBar

관련글

댓글

티스토리툴바
